产品规格参数
basic parameters
|
技术参数 |
|
|
额定工作电压 |
24VDC |
|
每通道最大工作电流 |
250mA |
|
供电指示 |
3mm绿色LED |
|
每通道保险丝 |
250mA快断微型方形保险丝 |
|
逻辑侧供电电源保险丝 |
1A快断微型方形保险丝 |
|
逻辑侧接线 |
D-SUB连接 |
|
现场侧接线 |
PCB接线端子 |
|
功耗 |
0.5W |
|
工作温度 |
-20℃~+55℃ |
|
储存温度 |
-40℃~+70℃ |
|
订货信息 |
||
|
订货型号 |
尺寸（长X宽X高)(mm) |
标准包装 |
|
SMD-8AlH-Red |
128x125X66mm | 1 |
|
1A快断微型方形保险丝 |
|
1 |
|
250mA快断微型方形保险丝 |
|
1 |

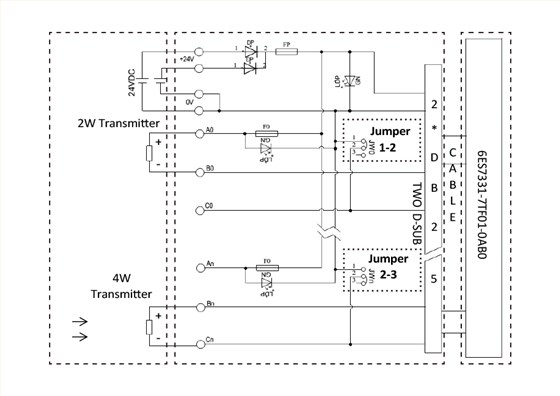

接线示意图
wiring diagram
