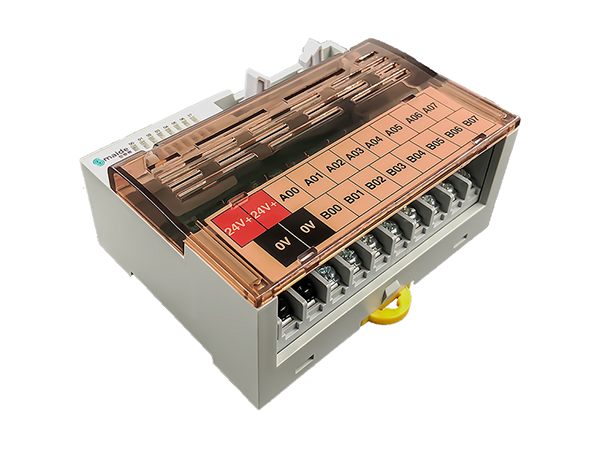

模拟量8路输入/4路输入端子台

特性

① 本产品为20P牛角头连接器对应8路模拟输入4路模拟量输出

② 非常紧凑设计

③ 模拟量输出支持2线制输出

④ 固定外壳设计

⑤ 栅栏式端子输出

⑥ PCB和零部件不外露,防止触点和错误动作

⑦ 阻燃材料,操作和维修方便,可快速安装于DIN导轨

全国热线

13625289878

产品规格参数

basic parameters



技术参数
通道数
8点模拟量输入,4点模拟量输出
额定电压
24VDC
额定电流
1A(每通道)
额定功率 1W
工作温度
-20℃~+55℃
储存温度
-40℃~+70℃
安装方式
35mm DIN导轨

牛角头针脚定义(PIN Assignment)
channe1 DIN Filed Termial
CH1 10
A00   B00
CH2 8
A01   B01
CH3
6
A02   B02
CH4
4
A03   B03
CH5
9
A04   B04
CH6
7
A05   B05
CH7
5 A06   B06
CH8
3
A07   B07
24V
2
0V
1

订货信息
订货型号
尺寸(长X宽X高)
标准包装
SMD-J8AI/4AO 90X75X41mm
1

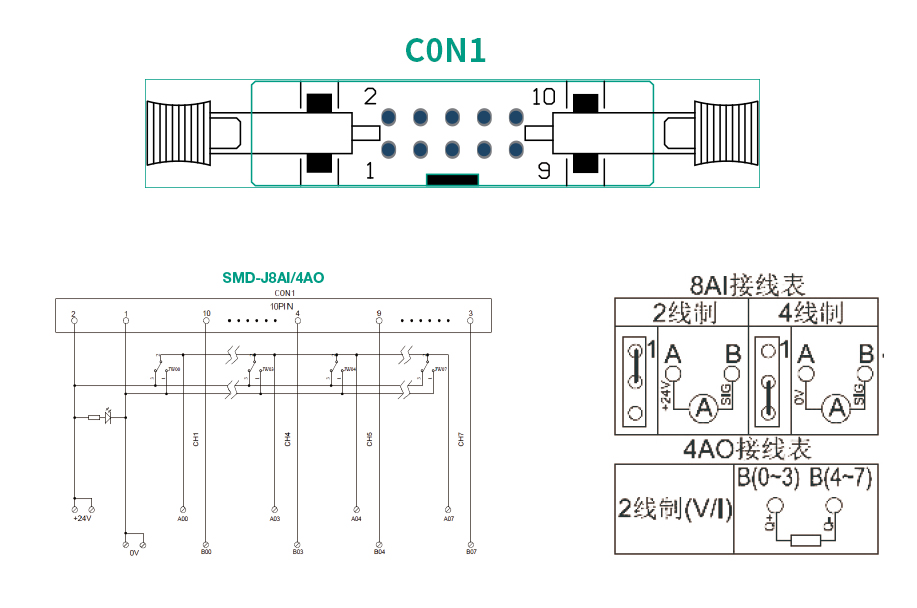

接线示意图

wiring diagram

模拟量8路输入/4路输入 SMD-J8AI/4A0

热门产品 / Hot product
4路继电器模组 SMD-R04-PA

特性

① NPN、PNP可选(下订单是需要注明P型还是N型)② 非常紧凑设计 ③ 固定外壳设计

④ 栅栏式端子输出 ⑤4路继电器模组,体积减小到最小⑥ 采用LED动作显示,各输入输出端状态 一目了然

⑦ PCB和零部件不外露,防止触点和错误动作

⑧ 阻燃材料,操作和维修方便,可快速安装于DIN导轨

4路继电器模组 SMD-R04-PA

20位直通型SMD-JF20端子台

特性

① 本产品为20P牛头套连接器对应20P端子—对应连接② 非常紧凑设计

③ 固定外壳设计

④ 栅栏式端子输出

20位直通型SMD-JF20端子台

40位直通型SMD-JF40端子台

特性

① 本产品为40P牛角头连接器,对应40P端子—对应连接 ② 非常紧凑设计

③ 固定外壳设计

④ 栅栏式端子输出

40位直通型SMD-JF40端子台

光电耦合器端子 交流输出AC100mA

特性

① 输入电压范围:5V~220VDC,24V~220VAC

② 支持TS35导轨安装

③ 负载电压:24~230VAC,持续电流100mA

④ 端子式6.2MM厚

光电耦合器端子 交流输出AC100mA

光电耦合器端子 直流输出DC 0.5A

特性

① 8通道继电器隔离输入

② 支持TS35导轨安装

③ 负载电压:5~48VDC/0.5A

④ 端子式6.2MM厚

光电耦合器端子 直流输出DC 0.5A

8通道继电器隔离输入SMD-8DI-R-SP
特性

① 8通道继电器隔离输入

② 支持TS35导轨安装

③ 干湿节点选择跳线

④ PNP/NPN通用

⑤ 支持DIN接口线和PCB端子直接接线

8通道继电器隔离输入SMD-8DI-R-SP

世麦德 接线端子  JH9-15

特性

① 用于电气信号和电源传输② 负载电流17.5A

③ 大小规格和位数可以任意组装④ 可以定制标记条内容⑤ 可见截面积1.5㎜2

⑥ 支持JH9-DG导轨安装

⑦ 螺钉端子连接(螺钉防滑丝)

世麦德 接线端子 JH9-15
