适用PLC
Panasonic Fp0、Fp∑系列PLC。

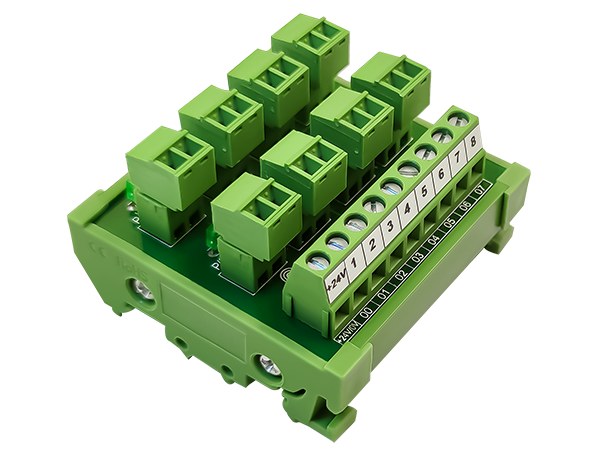

特性
① 本接线板为终端输出型插口板，对应各种终端输出信号连接使用; ② 配有8组2P信号输入口，可接入2线制或3线制信号; ③ 使用10P端子台与控制器端连接,方便进行远程使用; ④ 采用动作LED显示，动作状态一目了然;配合本公司本系列其他产品，完全实现高效率省配线的连接。
13625289878
产品规格参数
basic parameters
| 技术参数 | |
| 额定电压 | 24VDC |
| 额定电流 | 1A |
| 适合电线 | 1.5mm²/AWG16 |
| 工作温度 | -20℃~+55℃ |
| 储存温度 | -40℃~+70℃ |
| 订货信息 | |||
| 描述 |
尺寸 |
标准包装 | |
| S083/C |
配螺钉式插拔端子 |
57×57×38mm |
1 |
| S083-S |
配弹簧式插拔端子 |
57×57×45mm |
1 |
| S083-P/C |
配螺钉式插拔端子 |
57×57×38mm |
1 |
|
S083-P/S |
配弹簧式插拔端子 |
57×57×45mm |
1 |

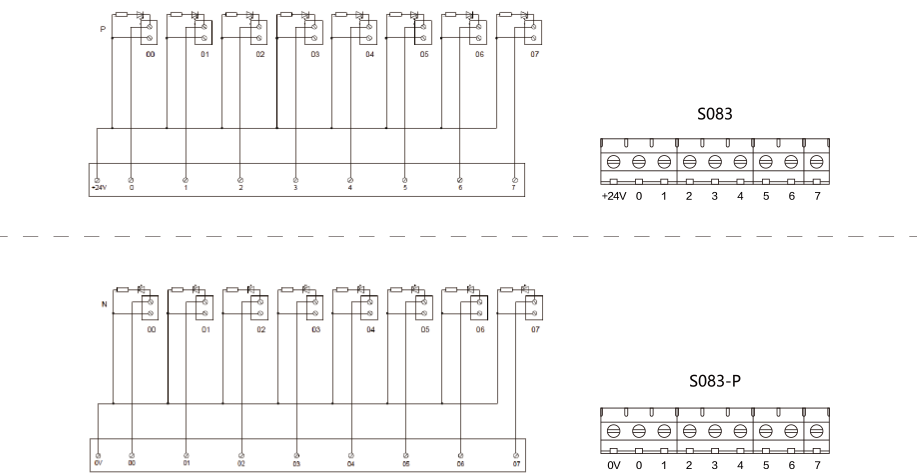

接线示意图
wiring diagram
