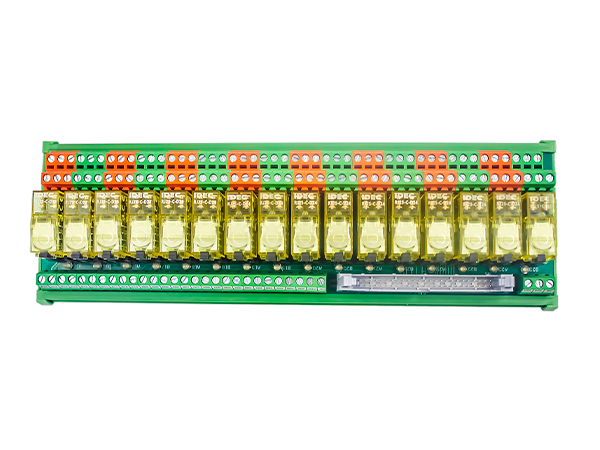

产品规格参数
basic parameters
|
技术参数 |
|
|
额定输入工作电压 |
24VDC |
|
额定输入电流 |
1A |
|
供电指示 |
3mm绿色LED |
|
数字量输入电压 |
24VDC |
|
数字量输入电流(每通道) |
1A (max) |
|
数字量输出电压(继电器输出) |
24VDC |
|
数字量输出电流(继电器输出) |
8A(MAX) |
|
继电器路数 |
16路 |
|
继电器续流二极管 |
有 |
|
输入接口 |
50针 DIN口 |
|
功耗 |
10W |
|
工作温度 |
-20℃~+55°C |
|
储存温度 |
-40℃~+70℃ |
|
订货信息 |
||
|
订货型号 |
尺寸(长X宽X高)(mm) |
标准包装 |
|
SMD-16DO-2CO-P-F50 |
256X86x62 |
1 |
|
配套圆线电缆(A) |
配套圆线电缆长度(m) |
标准包装 |
|
SMD-F50/F50-AXXM |
XX=01M-20M |
1 |

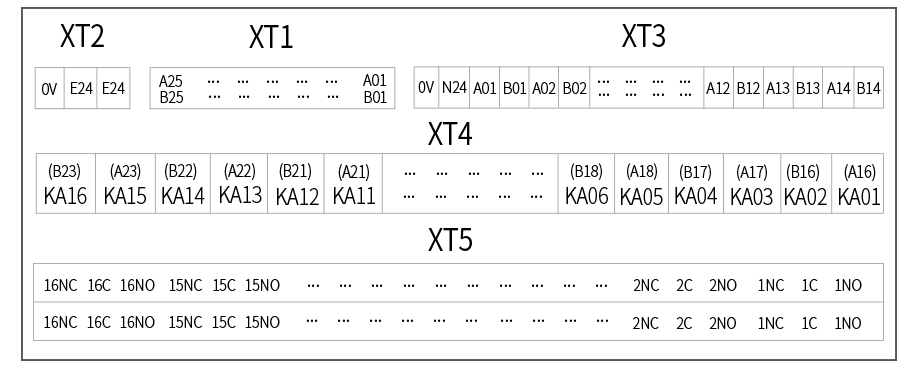

接口说明：
1. XTI为50芯扁平插座，使用时与系统相连，A24、B24、A25、B25已相连;
2. XT2的0V为继电器的输入公共端（接0V），与XT1的A01相连；E24与XT1的A24、B24、
A25、B25相连；
3. XT3为XT1的对应引出端子; 0V接A01，N24接B01；
4. XT4为16只两开，两闭继电器;
5. XT5为各对应继电器的两组常开常闭输出，NC为常闭，C为公共接点，NO为常开。

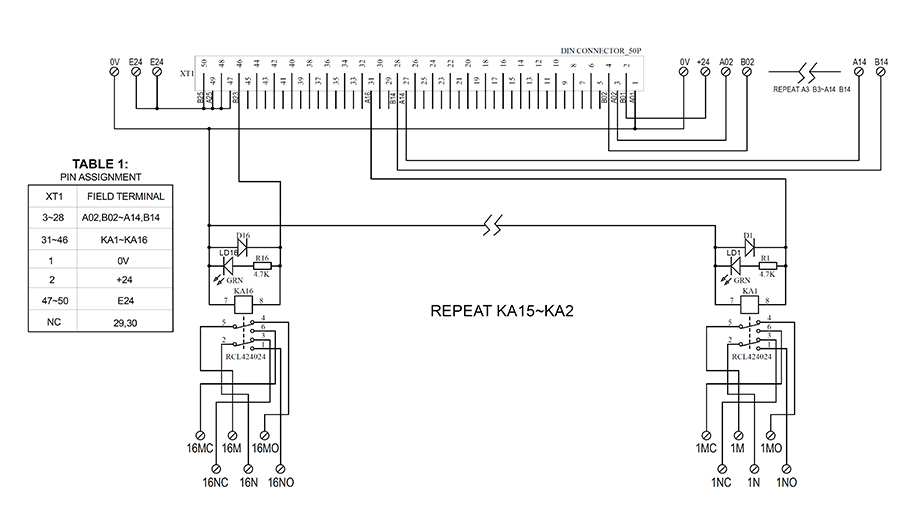

接线示意图
wiring diagram
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① NPN、PNP可选（下订单是需要注明P型还是N型）② 非常紧凑设计 ③ 固定外壳设计
④ 栅栏式端子输出 ⑤4路继电器模组，体积减小到最小⑥ 采用LED动作显示，各输入输出端状态 一目了然
⑦ PCB和零部件不外露，防止触点和错误动作
⑧ 阻燃材料，操作和维修方便，可快速安装于DIN导轨
特性
① 输入电压范围：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35导轨安装
③ 负载电压：5~48VDC/0.5A
④ 端子式6.2MM厚
